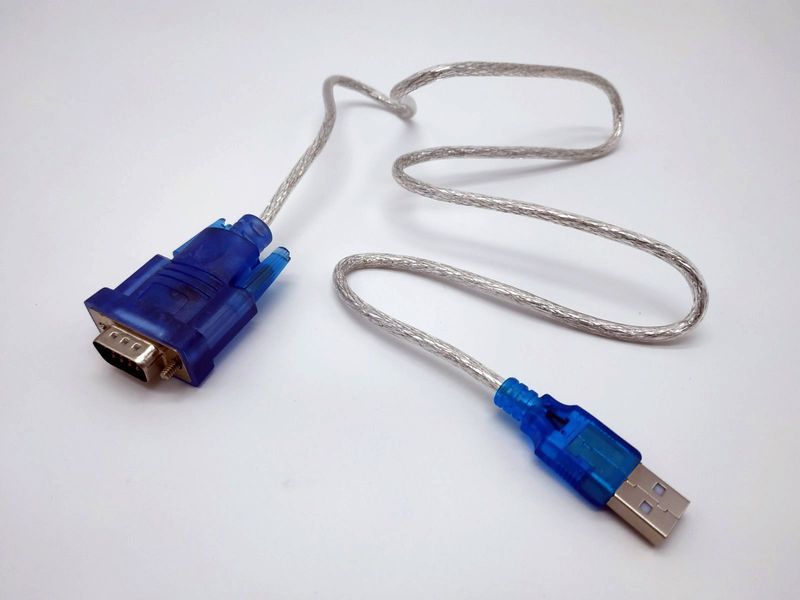

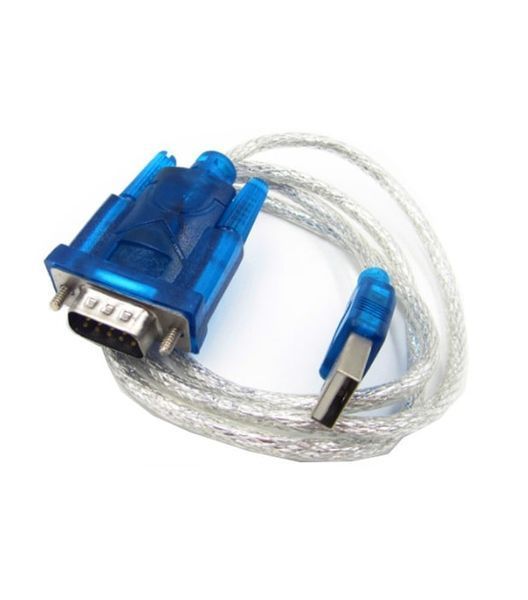

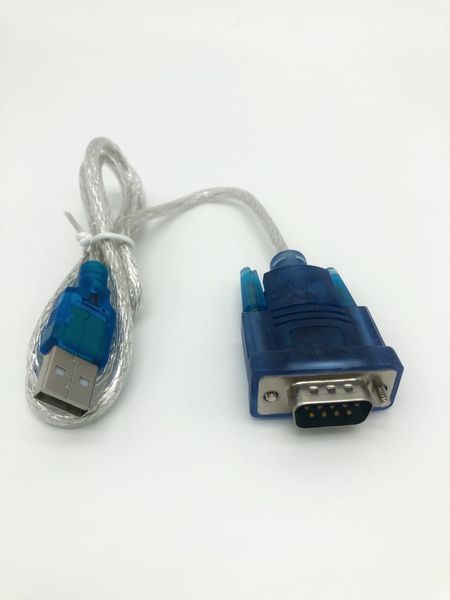

Кабель-переходник предназначен для решения различных задач совместимости устройств работающих на интерфейсе RS232 . Переходной кабель USB to COM имеет два интерфейса для подключения к компьютеру и устройства:

• интерфейс USB поддерживает спецификации 1.1 и 2.0 и имеет скорость передачи данных  0,5—480 Мбит/с.
• интерфейс RS232 исполнен в 9-ти контактном разъеме стандарта DB9 (он же COM порт) типа «папа», имеет скорость передачи данных до 115200 бит/с.

После установки драйвера, вставьте кабель в USB порт компьютера, он должен определиться как USB-SERIAL CH340. Или установите вручную с помощью диспетчера устройств. Дальнейшее управление кабеля происходит с компьютера с помощью специальных программ.

Кабель для передачи данных USB to COM:

• поддерживает автоматическое соединение с устройством;
• поддерживает удаленную активацию из “спящего” режима;
• не требует установки плат расширения;
• интерфейсы USB 2.0 – DB9M;
• максимальная скорость передачи данных до 125Кбит/сек;
• системные требования Windows 95 OSR2.1/98/2000/XP/VISTA;
• поддерживает все сигналы RS232 и функции Plug-in-Play;
• питание от шины (через кабель);
• длина 1,8 м.

Назначение сигналов:

• TxD – данные, передаваемые компьютером в последовательном коде (логика отрицательная);
• RxD – данные, принимаемые компьютером в последовательном коде (логика отрицательная);
• RTS – сигнал запроса передачи. Активен во все время передачи;
• CTS – сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника;
• DSR – готовность данных. Используется для задания режима модема;
• SG – сигнальное заземление, нулевой провод;
• DCD – обнаружение несущей данных (детектирование принимаемого сигнала);
• DTR – готовность выходных данных;
• RI – индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

Весь набор сигналов используется только при подключении внешнего модема к компьютеру.
